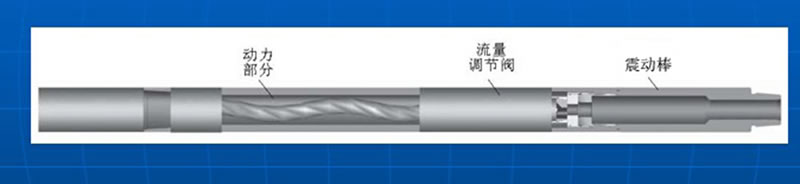

周向振动器
公称外径(OD)

4-3/4''
120.65mm
[High Flow]

6-3/4''
171.45mm

8''
203.2mm

总长

2743.2mm

2743.2mm

3352.8mm

重量

140.61kg

453.59kg

725.75kg

推荐流量范围

9.46×10-3m3/s-
1.70×10-2m3/s;

2.52×10-2m3/s-
3.79×10-2m3/s

3.15×10-2m3/s-
6.31×10-2m3/s

额定工作温度

150℃

150℃

150℃

工作频率

18-19Hz@1.58×10-2m3/s ;

16-17Hz@3.15×10-2m3/s

16Hz@5.68×10-2m3/s

工作压力降

3.79-4.48Mp

4.14-4.83Mp

4.14-4.83Mp

极限拉力/KN

1575

3083KN

4404KN

连接螺纹

3-1/2” IF  pin/box

4-1/2” IF pin/box

6-5/8” REG pin/box

轴向振动器
公称外径(OD)

4-3/4''

6-3/4''

8''

总长

2225.04mm

2743.2mm

3810mm

重量

158.76kg

453.59kg

725.75kg

连接螺纹
pin/box

3-1/2"IF

4-1/2” IF pin-box

6-5/8” REG pin/box
